ACIM kontroler serije SDJ (3KW)
Opis proizvoda kontrolera motora serije SDJ (3KW).
AC kontroler SDJ serije je pokretački program razvijen za AC električna vozila u niskom naponu.Kao pogonska oprema visoke pouzdanosti i velikog zakretnog momenta, asinkroni motor, dizajniran s metodom vektorske kontrole četiri kvadranta, može precizno kontrolirati brzinu i zakretni moment motora.Naširoko se koristi u čisto električnim osobnim automobilima, sporim osobnim automobilima klase A00, električnim vozilima za razgledavanje, električnim vozilima za čišćenje, električnim logističkim vozilima itd.
AC kontroler serije SDJ usvaja digitalnu kontrolu pogona s DSP-om kao jezgrom, a razina zaštite doseže IP67.Kontroler usvaja asinkroni motor visoke pouzdanosti i velikog momenta kao pogonski uređaj, koji ima karakteristike male veličine, male težine, visoke pouzdanosti i brzog odziva.S funkcijom povratne informacije o energiji za povećanje kilometraže krstarenja;i višestruke dizajne zaštite kao što su ograničena struja, prekomjerna struja, prekomjerna temperatura, blokirani rotor, kratki spoj itd.
Značajke
●Kontroler usvaja njemački DSP, međunarodni mainstream digitalni pogon kao osnovni upravljački čip, koji pomaže u izgradnji dobre platforme za algoritam upravljanja motorom.
●Korištenjem MOSFET cijevi velike snage za uređaj za napajanje, može se ostvariti učinkovita pretvorba energije.
●Višestruka sigurnosna zaštita za CAN sučelje i upravljanje sigurnosnom certifikacijom litijske baterije BMS.
●Podržava zaštitu od kratkog spoja (faza – uzemljenje, faza – faza, faza – izvor), zaštitu od preopterećenja, pretjerane temperature, prenaponske zaštite.
●Pouzdana i fleksibilna tehnologija regenerativne kočnice može poboljšati prijeđenu kilometražu kako bi se zadovoljile potrebe kupaca, čak i pri niskoj brzini vožnje.
●Korištenje tehnologije mikro pokreta i tehnologije sporog spuštanja i držanja uzbrdo za strmu padinu, snažniju sposobnost penjanja, stabilno držanje uzbrdo, jače pokretanje.
●Usvojite izvrstan algoritam optimizacije i frekvenciju od 0 do 300 HZ za smanjenje buke i amplitude vibracija.
●Savršena funkcija zaštite od greške, zujalica podsjeća na sve vrste grešaka, to je praktično održavanje.
●Usvaja tehnologiju CAN-sabirnice kako bi se smanjilo potrebno ožičenje, parametar se može prilagoditi i programirati online.
●Usvaja kompatibilan dizajn kako bi volumen bio manji, a težina lakša.Funkcija samoučenja, pojednostavljuje korake instalacije i otklanjanja pogrešaka.
Za automobilske tvrtke: jednostavan utovar, bezbrižna postprodaja
●Snažna prilagodljivost i funkcija samoučenja
●Poznati tvornički uređaji, pouzdana kvaliteta
●Funkcija alarma samootkrivanja greške
Za korisnike: snažno iskustvo, popustljiv galop
●Vožnja je glatka, start snažan, a ubrzanje snažno
●Veliki okretni moment, snažna sposobnost penjanja, protukliznost na nagibu
●Energetska povratna informacija, povećanje dometa krstarenja, produljenje trajanja baterije
Proizvod: profesionalni dizajn, razmatranje
●Stabilne performanse
●Savršen sigurnosni i zaštitni dizajn
Specifikacija
| Model kontrolera | SDJ-7,5KW | |||
| Električni | Ulaz (DC/V) | 72V | 96V | 144 V |
| Maksimalna izlazna struja (AC/A) | 400A | 320A | 250A | |
| Nazivna izlazna struja (AC/A) | 115A | 78A | 52A | |
| Maksimalna izlazna snaga (KW) | 30 | 30 | 30 | |
| Maksimalna izlazna frekvencija (Hz) | 300 | 300 | 300 | |
| Raspon temperature radne okoline (℃) | -30°C--+55°C | |||
| Raspon temperature okoline za skladištenje (℃) | -40°C---+70°C | |||
| IP klasa | IP67 | |||
| Izolirana izvedba | 72V/96V Ulaz i izlaz na kućište DC1000V, struja curenja 0,05mA, izolirani otpor 20MΩ | |||
| 144V Ulaz i izlaz na kućište DC2100V, struja curenja 2,1mA, izolirani otpor 1MΩ | ||||
| Učinkovitost regulatora | 0,98 | |||
| Metoda hlađenja | Prirodno hlađenje/zračno hlađenje | |||
| Metoda kontrole | Vektorska kontrola | |||
| Vrsta motora | Asinkroni motor | |||
| Vibracijski standard | GB/T2423 | |||
| Način komunikacije | LIMENKA | |||
| Težina (kg) | 4 kg | |||

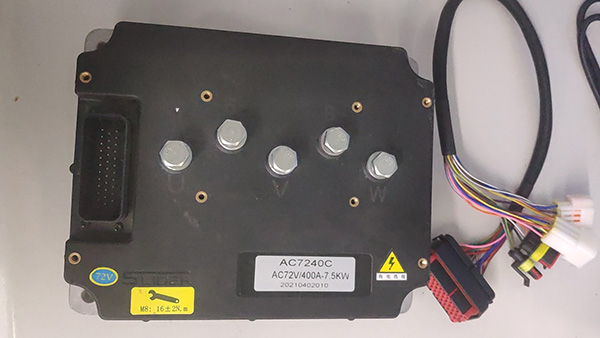

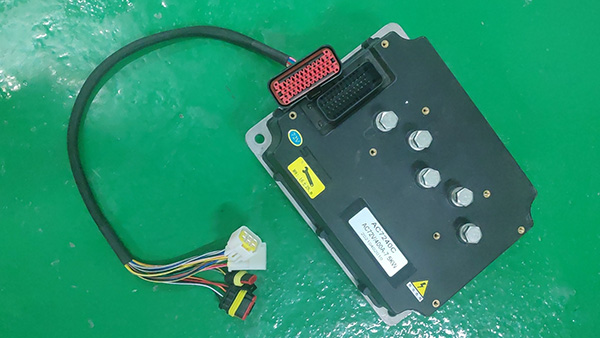

Fotografija proizvoda

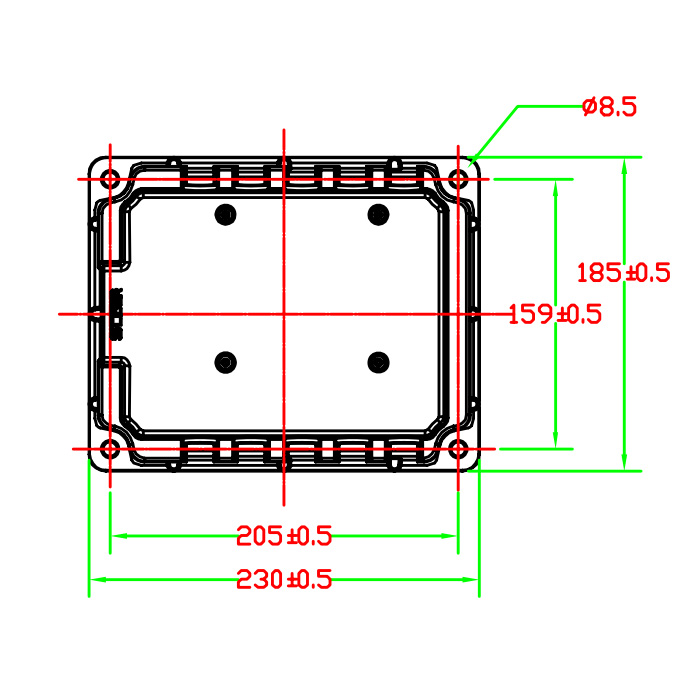

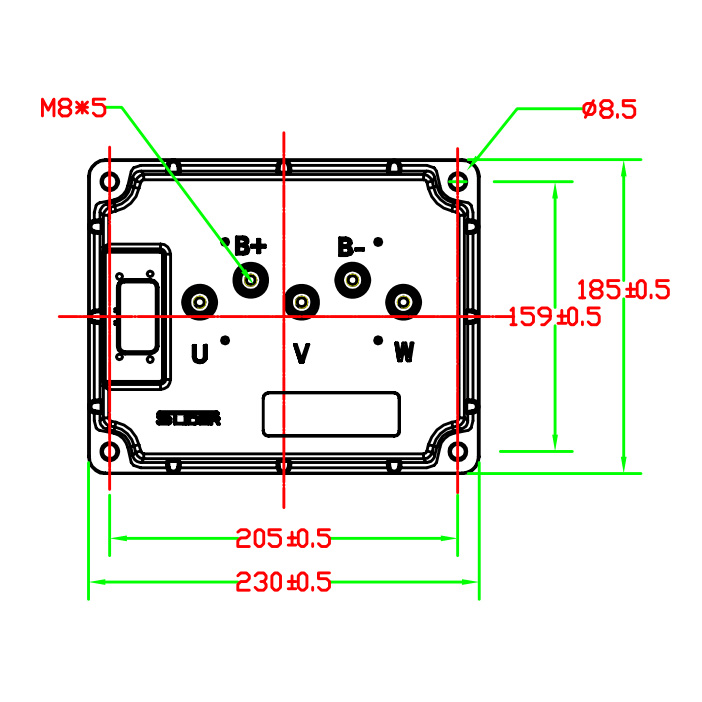

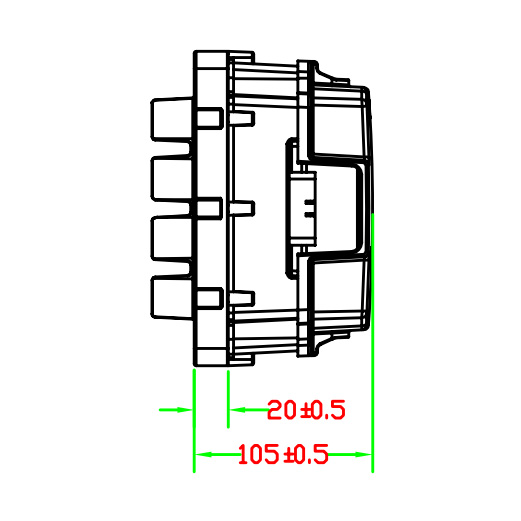

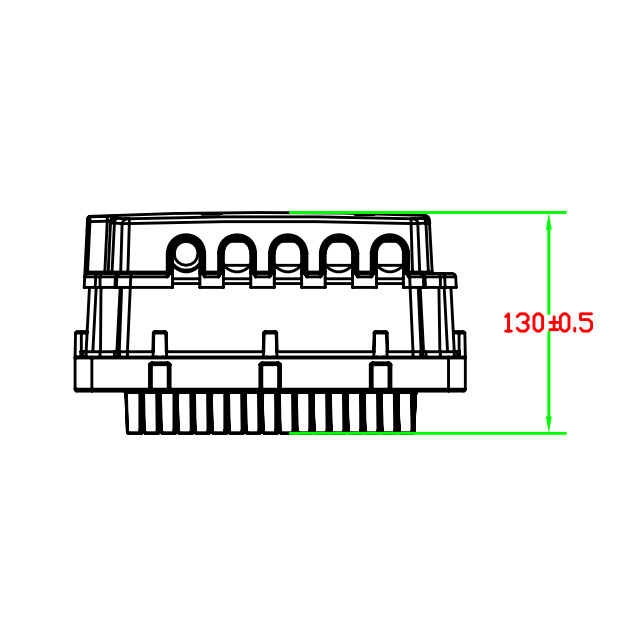

Dimenzionalni crteži
