24~72V DC tip 1t ravne vilice za ravnotežu teškog električnog motora viličara
Opis proizvoda

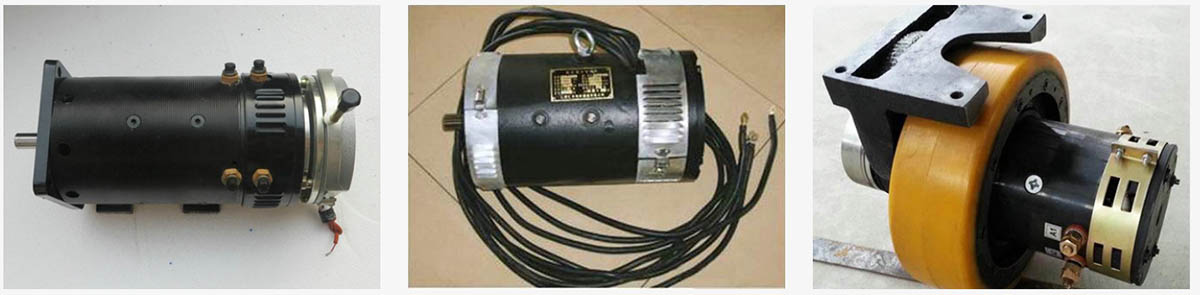

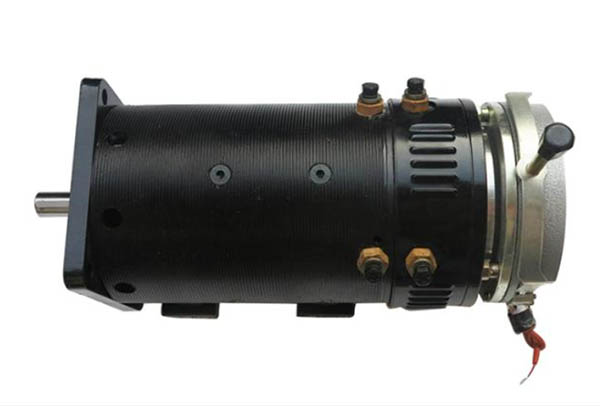

Struktura motora električnog viličara jednostavnija je od one kod viličara s unutarnjim izgaranjem.Slika prikazuje motor teškog električnog viličara s ravnom vilicom 1DC tipa 1t.
Osnovna konstrukcija motora električnog viličara sastoji se od sljedećih komponenti:
1.Jedinica napajanja: baterija.Standardni napon baterije je 24, 30, 48 i 72 V.
2.Okvir: je okvir viličara, zavaren čelikom i čelikom.Gotovo svi dijelovi viličara montirani su na okvir.Tijekom rada podvrgnut je različitim opterećenjima, stoga bi trebao imati dovoljnu čvrstoću i krutost.
3. Prijenos: Snaga motora prenosi se na pogonski kotač viličara.
4. Sustav upravljanja: kontrolirajte smjer vožnje viličara.
5. Kočioni sustav: usporite i zaustavite pogon viličara.
6. Motor i električni sustav: električni sustav upravlja motorom kroz različite komponente kako bi se postiglo pokretanje, zaustavljanje, vožnja unazad i regulacija brzine viličara, te do motora pumpe za ulje ili hidrauličkog tlaka.

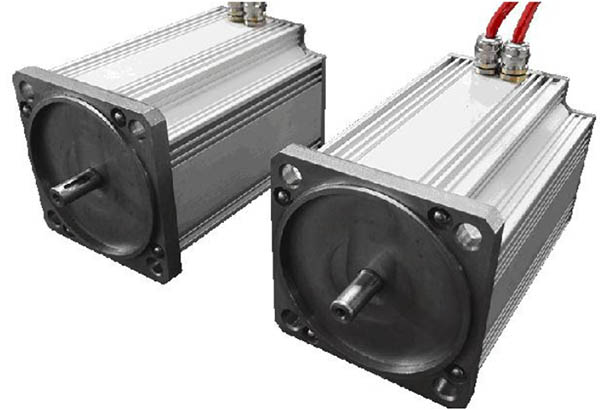

XINDA katalog istosmjernih motora
| XINDAKATALOG DC MOTORA | ||
| Nazivna snaga | Predmet broj. | Fotografija proizvoda |
|
| Motor za električni viličar |  |
|
| Istosmjerni vučni električni motor | |
| 7KW | Istosmjerni vučni električni motor Model 242ZDC 242ZD706H15 |
|
| 5KW | Istosmjerni vučni električni motor Model 192ZDC 192ZD525H9 |
|
| 4KW | Istosmjerni vučni električni motor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR za električna vozila |
|
|
| Električni motor za viličar |
|
|
| Električni motor za viličar |  |
| List sa specifikacijama serije istosmjernih motora XINDA | ||||||||
| Nazivna snaga (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Napon baterije (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Višestruko opterećenje | 2.5 | |||||||
| Nazivna struja (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
| Nazivni zakretni moment (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Nazivna brzina (RPM) | 2800 | |||||||
| Najveća brzina (RPM) | 4500 | |||||||
| Radni sustav | S2:60 min | |||||||
| Razina izolacije | H | |||||||
| Metoda hlađenja | prirodno hlađenje/hlađenje zrakom | |||||||
| Učinkovitost (100% OPTEREĆENJE) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Razina zaštite | IP23 (IP44) | |||||||
| Primjena | putničko/logističko vozilo/vozilo za golf/vozilo za razgledavanje/policijski kombi/kamion/vozilo za kamione itd. | |||||||
